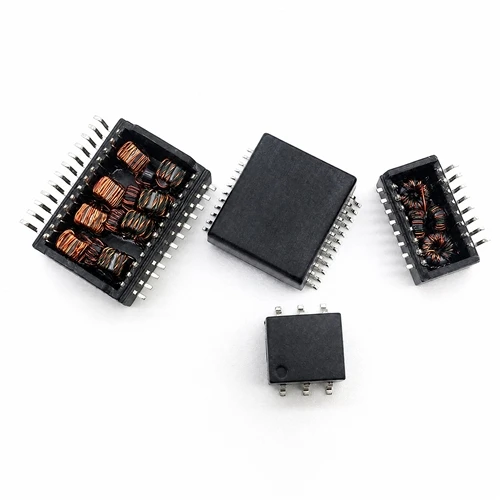

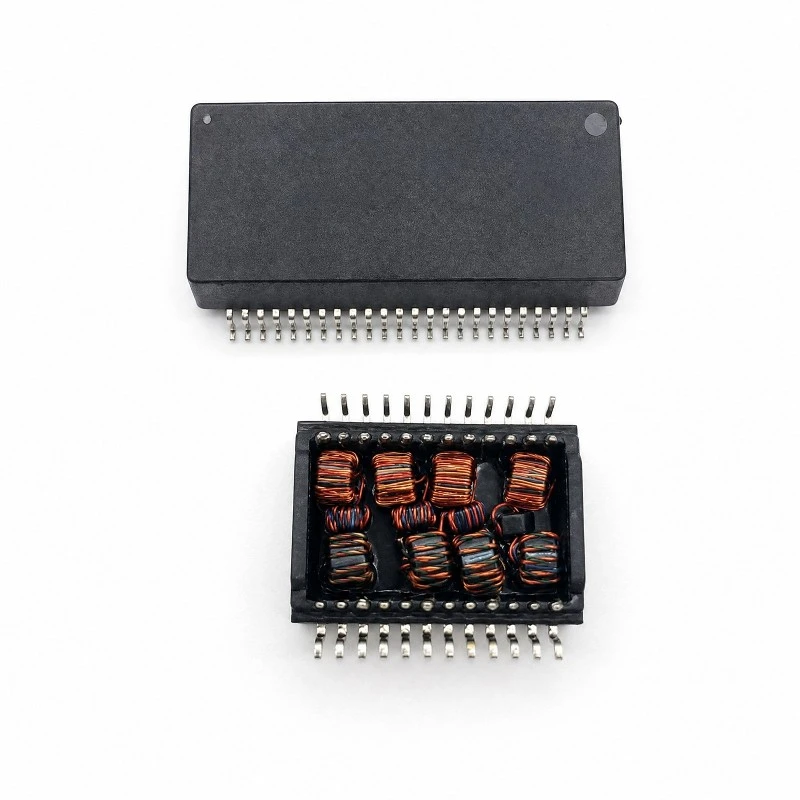

Vilka specifikationer spelar roll när man väljer en Lan-transformator?

Att välja rättLAN transformatorär avgörande för pålitlig Ethernet-kommunikation. Oavsett om du designar en nätverksswitch, router, industriell Ethernet-enhet, IP-kamera eller PoE-system, måste transformatorn matcha kraven för Ethernet PHY och den övergripande applikationen.

Så, vilka specifikationer bör du tänka på när du väljer en LAN-transformator?



1. Ethernet-hastighet och standard

Börja med att identifiera den Ethernet-standard som krävs av din applikation, till exempel:

• 10/100BAS-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5 GB-T
• 5GBASE-T
• 10GBASE-T

En LAN-transformator designad för 10/100BASE-T bör inte automatiskt användas för Gigabit eller högre-hastighets Ethernet. Bekräfta alltid kompatibilitet med ditt PHY-datablad.

2. Varvförhållande

Varvförhållandet påverkar signalöverföring och impedansmatchning mellan PHY- och Ethernet-kabeln.

Rätt förhållande beror på Ethernet PHY och dess referensdesign. Att använda ett olämpligt varvförhållande kan resultera i signalförlust, impedansfel eller kommunikationsproblem.



3. Öppen-kretsinduktans (OCL)

Öppen-induktans, eller OCL, är en viktig specifikation för Ethernet-magnetik. Det påverkar låg-signalprestanda och måste uppfylla kraven i tillämplig Ethernet-standard.

När du jämför LAN-transformatorer, kontrolleralägsta OCL-värde och testförhållandensnarare än att bara titta på det typiska värdet.



4. Insättningsförlust och returförlust

Insättningsförlustindikerar hur mycket signal som går förlorad när den passerar genom transformatorn. Lägre förlust ger generellt bättre signalöverföring.

Returförlustmäter signalreflektion orsakad av impedansmissanpassning. Bra avkastning-förlustprestanda är särskilt viktigt för Gigabit- och Ethernet-applikationer med högre-hastighet.

Båda parametrarna bör utvärderas över det relevanta frekvensområdet.



5. Isolationsspänning

Elektrisk isolering är en av de primära funktionerna hos en Ethernet-transformator.

Kontrollera transformatorns:

• Isolationsspänning
• Dielektrisk styrka
• Isolationsmotstånd

Den erforderliga isoleringsnivån beror på applikationen och tillämpliga säkerhetskrav.



6. DCR- och PoE-kompatibilitet

DC-resistans (DCR)representerar motståndet hos transformatorlindningarna. Lägre DCR kan hjälpa till att minska strömförluster och värme.

För PoE-applikationer, verifiera också:

• DC-strömkapacitet
• Termisk prestanda
• Krav på isolering
• Kompatibilitet med den erforderliga PoE-standarden

En vanlig LAN-transformator bör inte automatiskt antas stödja PoE.



7. Vanligt-läge Choke Performance

Vissa LAN-transformatorer integrerar enCommon-mode choke (CMC)för att minska vanligt-lägesbrus och förbättra EMI/EMC-prestanda.

Om din applikation har strikta EMC-krav kontrollerar du CMC-egenskaperna och dämpningen av transformatorns vanliga-läge.



8. Paket, fotavtryck och pinout

Elektrisk kompatibilitet är bara en del av urvalsprocessen. Transformatorn måste också passa din PCB-design.

Kontrollera:

• Förpackningens mått
• PCB fotavtryck
• Pin-konfiguration
• Komponenthöjd
• SMD eller genomgående-hålskonstruktion

Jämför alltid transformatorns pinout med PHY-referensdesignen innan PCB-layouten.



9. Driftstemperatur

För industriella och utomhusapplikationer är driftstemperaturen särskilt viktig.

Se till attLAN transformatorkan bibehålla sin erforderliga elektriska prestanda över det förväntade temperaturintervallet.

Checklista för val av LAN-transformator

Specifikation	Viktigt övervägande
Ethernet-standard	10/100, 1000BASE-T, 2,5G, 5G, etc.
Varvförhållande	Matcha PHY
OCL	Kontrollera lägsta värde och testförhållanden
Insättningsförlust	Minimera signaldämpningen
Returförlust	Säkerställ bra impedansmatchning
Isolering	Uppfyll systemets säkerhetskrav
DCR	Tänk på strömförlust och värme
CMC	Utvärdera EMI/EMC-krav
PoE	Verifiera aktuell och PoE-kompatibilitet
Paket	Matcha PCB-utrymme och fotavtryck
Pinout	Matcha PHY-referensdesignen
Temperatur	Uppfyll applikationskraven

Slutliga tankar

Att välja en LAN-transformator kräver mer än att bara matcha Ethernet-hastigheten. Ingenjörer bör övervägavarvförhållande, OCL, insättningsförlust, returförlust, isolationsspänning, DCR, CMC-prestanda, PoE-kompatibilitet, temperaturklassificering, paket och pinout.



Det bästa tillvägagångssättet är att utvärdera LAN-transformatorn tillsammans med Ethernet PHY och hela gränssnittsdesignen. För OEM- och-volymprojekt, välj en erfarenTillverkare av LAN-transformatorer eller leverantör av Ethernet-magnetikkan också bidra till att säkerställa prestanda, kvalitet, anpassning och-långsiktig leveransstabilitet.

Behöver du hjälp med att välja rätt LAN-transformator? Kontakta vårt tekniska team för att diskutera din Ethernet-applikation och krav.
