Introduktion

Om du har arbetat med elektriska mätsystem, skyddsreläer eller effektövervakningsutrustning, kanske du har märkt att de flesta strömtransformatorer (CT) har en sekundär utgång klassad till1A eller 5A.

Många ingenjörer frågar:

Varför är detCTsekundärström alltid 1A eller 5A? Varför inte 2A, 3A eller något annat värde?

Svaret är relaterat till årtionden av elteknisk standardisering, mätnoggrannhet, säkerhetskrav och systemkompatibilitet.

Den sekundära strömstyrkan för en strömtransformator väljs inte slumpmässigt. Värdena för1 ampere (1A) och 5 ampere (5A)har blivit internationella standarder eftersom de ger den bästa balansen mellan:

• Mätnoggrannhet
• Kabelöverföringsbortfall
• Utrustningskompatibilitet
• Skyddsprestanda
• Installationskostnad

Enligt IEC 61869-2-standarden för strömtransformatorer är standardmärkströmmarna1A och 5A.

Den här artikeln förklarar:

• Vad CT sekundärström betyder
• Varför CT använder 1A eller 5A utgång
• Skillnaden mellan 1A CT och 5A CT
• Fördelar och nackdelar med varje alternativ
• Hur man väljer rätt CT sekundärström för din applikation



Vad är CT sekundärström?

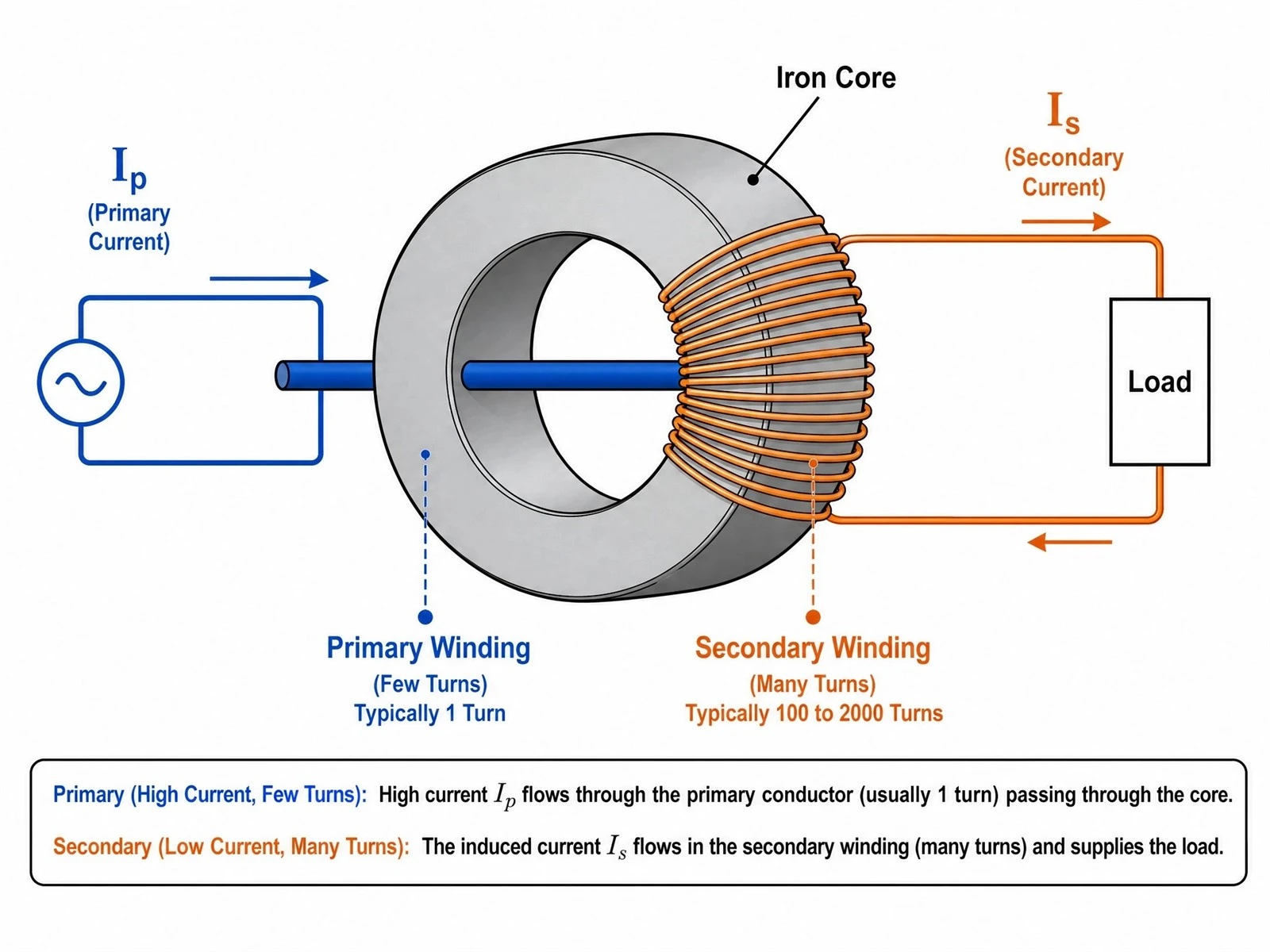

A strömtransformator (CT)är en elektrisk anordning som används för att reducera hög primärström till en mindre standardiserad sekundärström som säkert kan mätas av mätare, reläer och övervakningssystem.

Ett typiskt CT-förhållande skrivs som:

Primärström / Sekundärström

Exempel:

1000/5A CT Primärström: 1000A Sekundärström: 5A eller: 1000/1A CT Primärström: 1000A Sekundärström: 1A

Den primära sidan är ansluten till hög-strömkretsen, medan den sekundära sidan ansluter till:

• Energimätare
• Skyddsreläer
• Effektövervakningsanordningar
• Elektriska styrsystem

Den sekundära strömmen representerar den faktiska primärströmmen proportionellt.

Till exempel:

En 1000/5A CT betyder:

• När primärströmmen når 1000A
• Sekundärströmmen blir 5A

En mätanordning kan då på ett säkert sätt bearbeta denna mindre strömsignal.



Varför är CT sekundära strömmar standardiserade till 1A och 5A?

Anledningen CT-tillverkare främst producerar1A och 5A sekundära strömtransformatorerberor på att dessa värden har blivit industristandarder.

Det finns flera viktiga skäl bakom denna standardisering.

---

1. Historisk kompatibilitet med elektrisk utrustning

5A CT sekundärström har använts flitigt i många decennier.

När tidiga elektriska system utvecklades konstruerades de flesta mätinstrument och elektromekaniska skyddsanordningar kring en 5A-ingång.

Traditionell utrustning som:

• Analoga amperemetrar
• Elektromekaniska reläer
• Skyddsanordningar
• Panelmätare

tillverkades vanligtvis med 5A strömingångar.

Eftersom miljontals elektriska installationer redan använde 5A-system, säkerställde bibehållandet av denna standard kompatibilitet mellan:

• Strömtransformatorer
• Mätinstrument
• Skyddsutrustning
• Ställverkssystem

Att ändra standarden skulle kräva att en enorm mängd befintlig elektrisk infrastruktur ersätts.

Därför används fortfarande 5A i stor utsträckning idag, särskilt i befintliga transformatorstationer och industriella elsystem.

---

2. Standardisering minskar ingenjörs- och tillverkningskostnader

En stor fördel med att bara ha två vanliga sekundära betyg är standardisering.

Eltillverkare kan designa utrustning kring:

• 1A ingång
• 5A ingång

istället för att skapa många olika versioner.

Detta minskar:

• Tillverkningskomplexitet
• Krav på reservdelar
• Kostnader för teknisk design
• Underhållssvårigheter

För systemdesigners blir det mycket lättare att välja mellan 1A och 5A eftersom den mesta elektriska utrustningen stöder en av dessa två standardingångar.

---

3. CT sekundär ström påverkar kabelförlust

En av de viktigaste anledningarna till att ingenjörer väljer mellan 1A och 5A CT är kabelströmförlust.

Strömförlusten i CT sekundära ledningar följer formeln:

P=I2RP=I^2R

Där:

• P=strömförlust
• I=sekundärström
• R=resistans för sekundär kabel

Eftersom strömmen är kvadratisk, orsakar även en liten ökning av strömmen en stor ökning av förlusterna.

Jämföra:

1A CT:12=11^2=1

5A CT:52=255^2=25

En 5A CT sekundär krets kan ha ungefär25 gånger högre kabelförlustjämfört med en 1A CT-krets som använder samma kabelresistans.

Det är därför 1A CT är att föredra för applikationer med:

• Långa kabelavstånd
• Fjärrskyddspaneler
• Stora transformatorstationer
• Distribuerade övervakningssystem

För korta kabelavstånd kanske skillnaden inte är signifikant, varför 5A CT fortfarande är vanliga.

---

4. Överväganden om CT-belastning

En annan viktig faktor är CT-bördan.

Belastningen av en strömtransformator hänvisar till den maximala belastningen som kan anslutas till CT-sekundären samtidigt som dess specificerade noggrannhet bibehålls.

Belastningen inkluderar:

• Reläets ingångsimpedans
• Mätarens ingångsimpedans
• Kabelmotstånd
• Terminalmotstånd

Det uttrycks vanligtvis i VA.

Till exempel:

En CT kan bedömas:

1000/5A 15VA Klass 0,5 eller: 1000/1A 10VA Klass 0,5

CT måste ge tillräckligt med spänning för att driva den anslutna bördan.

Relationen är:

                                                        VA=I×VVA=I \\ gånger V

En lägre sekundärström innebär mindre spänningsfall över kablar och lägre överföringsförluster.

Därför är 1A CTs ofta fördelaktiga när sekundärkretsen har högre impedans eller längre ledningsavstånd.

---

1A CT vs 5A CT: Vad är skillnaden?

Även om båda CT-typerna utför samma grundläggande funktion, är deras tillämpningar olika.

Särdrag	1A CT	5A CT
Sekundärström	1 ampere	5 ampere
Kabelförlust	Mycket låg	Högre
Långa-ledningar	Utmärkt	Mindre lämplig
Traditionella system	Mindre vanligt	Mycket vanligt
Krav på kabelstorlek	Mindre	Större
Installationskostnad	Lägre kabelkostnad	Lägre kostnad för utbyte av utrustning
Moderna digitala system	Föredraget	Fortfarande tillgänglig
Befintliga transformatorstationer	Kräver ibland uppgraderingar	Mycket kompatibel

Varför är 1A CT bättre för långa-applikationer?

En av de största fördelarna med en1A strömtransformatorär dess förmåga att minska sekundära kretsförluster över långa avstånd.

I moderna elektriska system installeras CT ofta långt borta från mätanordningar eller skyddsreläer.

Exempel inkluderar:

• Stora kraftstationer
• Anläggningar för förnybar energi
• Industriella distributionssystem
• Hög-ställverksinstallationer

I dessa applikationer kan avståndet mellan CT:n och reläpanelen uppgå till tiotals eller till och med hundratals meter.

Eftersom CT-sekundärkablar har motstånd skapar ström som flyter genom kabeln strömförlust.

Förlusten beräknas med:

P=I2RP=I^2R

Eftersom ström har ett kvadratiskt samband med förlust:

• 1A-ström ger relativt låga förluster
• 5A ström ger betydligt högre förluster

Till exempel:

Antag att det sekundära kabelmotståndet är:R=1ΩR=1\\Omega

För en 1A CT:P=12×1=1WP=1^2 \\times 1=1W

För en 5A CT:P=52×1=25WP=5^2 \\times 1=25W

5A CT producerar 25 gånger mer kabelförlust.

Därför, när den sekundära CT-kabeln är lång, kan användningen av en 1A CT förbättra:

• Mätnoggrannhet
• Energieffektivitet
• Skyddssäkerhet

Det är därför många moderna transformatorstationer och digitala skyddssystem föredrar1A sekundära strömtransformatorer.



Varför används 5A CT fortfarande i stor utsträckning?

Även om 1A CT ger fördelar för långa-tillämpningar, är 5A CT fortfarande extremt vanliga över hela världen.

Det finns flera skäl.

1. Befintlig elektrisk infrastruktur

Ett stort antal industrianläggningar, transformatorstationer och kommersiella byggnader använder redan 5A CT-system.

Att ersätta all befintlig utrustning med 1A-system skulle kräva:

• Nya skyddsreläer
• Nya mätare
• Nya ledningskonfigurationer
• Ytterligare ingenjörskostnader

Att upprätthålla 5A-kompatibilitet är därför ofta den mest praktiska lösningen.

---

2. Applikationer för mätning av korta avstånd

För installationer där CT och mätanordning ligger nära varandra är kabelförlusten vanligtvis mycket liten.

Exempel:

• Elektriska paneler
• Motorstyrningscentraler
• Låg-distributionsskåp
• Kompakta växlar

I dessa fall fungerar en 5A CT effektivt eftersom:

• Kabellängden är kort
• Spänningsfallet är minimalt
• Befintlig utrustningskompatibilitet är viktig

---

3. Traditionella skyddssystem

Många konventionella skyddssystem utformades kring 5A-ingångar.

Exempel inkluderar:

• Överströmsskyddsreläer
• Transformatorskyddssystem
• Generatorskyddsutrustning

Även om moderna digitala reläer i allt högre grad stöder 1A-ingångar, är 5A fortfarande vanligt i många äldre installationer.

---

1A vs 5A strömtransformator: Vilken ska du välja?

Att välja mellan en 1A CT och en 5A CT beror huvudsakligen på det elektriska systemets design.

Det finns inget universellt svar.

Rätt val beror på:

• Kabellängd
• Krav på relä eller mätare
• Systemspänningsnivå
• Installationsmiljö
• Befintlig utrustning

---

Applikationsjämförelse: 1A CT vs 5A CT

Applikationsvillkor	Rekommenderad CT sekundär
Kort kabelavstånd	5A CT
Befintligt 5A skyddssystem	5A CT
Långa-sekundära ledningar	1A CT
Stora transformatorstationer	1A CT
Digitala skyddssystem	1A CT
Projekt för förnybar energi	1A CT
Industriella kontrollpaneler	5A CT
Nya elinstallationer	Vanligtvis 1A CT



När ska du välja en 1A strömtransformator?

En 1A CT rekommenderas vanligtvis när:

1. Den sekundära kabeln är lång

Om CT är långt borta från mätutrustningen blir kabelresistans en viktig faktor.

En 1A-utgång minskar:

• Spänningsfall
• Kabelvärme
• Mätfel

---

2. Systemet använder moderna digitala reläer

Många moderna skyddsenheter är utformade för låg-ström CT-ingångar.

Fördelarna inkluderar:

• Bättre noggrannhet
• Lägre ledningsförluster
• Enklare integration med digitala övervakningssystem

---

3. Projektet kräver energieffektivitet

Stora elinstallationer fungerar ofta kontinuerligt i decennier.

Att minska sekundära kretsförluster kan förbättra:

• Lång-tillförlitlighet
• Energieffektivitet
• Systemets prestanda

---

När ska du välja en 5A strömtransformator?

En 5A CT är fortfarande ett bra val när:

1. Befintlig utrustning använder 5A-ingång

Om reläet, mätaren eller övervakningsenheten kräver en 5A-ingång undviker man onödiga utbyteskostnader genom att välja en 5A CT.

---

2. Kabelavståndet är kort

För korta sekundära anslutningar:

• Kabelförlusterna är låga
• Noggrannheten förblir stabil
• Installationen är enkel

---

3. Ersättningsprojekt kräver kompatibilitet

Många underhållsprojekt innebär att gamla CT:er byts ut samtidigt som befintlig utrustning behålls.

I dessa fall är en 5A CT ofta den enklaste lösningen.

---

Har 1A CT bättre noggrannhet än 5A CT?

Ett vanligt missförstånd är att:

"1A CT är alltid mer exakt än 5A CT."

Detta är inte nödvändigtvis sant.

Noggrannheten hos en strömtransformator beror på:

• Noggrannhetsklass
• Kärnmaterial
• Burden rating
• Tillverkningskvalitet
• Driftsförhållanden

Till exempel: A: 1000/1A klass 0,5 CT och: 1000/5A klass 0,5 CT

kan ha samma noggrannhetsklass.

Skillnaden är främst relaterad till:

• Sekundärströmsnivå
• Kabelförluster
• Applikationslämplighet

En 5A CT av hög-kvalitet kan vara mer exakt än en dåligt utformad 1A CT.

---

Kan en 1A CT ersätta en 5A CT?

I de flesta fall:

Nej, en 1A CT kan inte direkt ersätta en 5A CT.

Anledningen är att ansluten utrustning måste matcha den sekundära CT-klassificeringen.

Till exempel:

Ett skyddsrelä designat för 5A-ingång kanske inte fungerar korrekt med en 1A CT.

Före byte måste ingenjörer kontrollera:

• Reläingångsklassificering
• Mätarspecifikationer
• CT-förhållande
• Belastningskrav
• Noggrannhetsklass

Om ett system behöver omvandlas mellan 1A och 5A, kan speciella CT-konverteringsenheter krävas.

---

Kan en 5A CT användas istället för en 1A CT?

Samma princip gäller.

En 5A CT kan inte bara ersätta en 1A CT.

Hela sekundärkretsen måste konstrueras för den valda strömstyrkan.

Viktiga parametrar inkluderar:

Märk sekundärström

Bedömd börda

Noggrannhetsklass

Skyddskrav

---

Hur man beräknar CT sekundär börda?

CT-belastningsberäkning hjälper ingenjörer att välja rätt CT.

Den totala bördan inkluderar:

Total börda=Meterbelastning+Reläbelastning+kabelbelastningTotal\\ Burden=Meter\\ Burden + Relä\\ Burden + Kabel\\ Burden

Kabelbelastningen är:

                                                                                   VA=I2RVA=I^2R

Där:

• I=sekundärström
• R=kabelmotstånd

Eftersom strömmen är kvadratisk upplever 5A CT-system mycket högre kabelbelastning.

Exempel:

Anta:

Kabelmotstånd:R=0.5ΩR=0.5\\Omega

För 5A CT:

                                                        VA=52×0,5VA=5^2 \\times0,5 VA=12.5VAVA=12.5VA

För 1A CT:

                                                         VA=12×0,5VA=1^2\\times0,5 VA=0.5VAVA=0.5VA

Detta visar varför 1A CT är att föredra för långa sekundära kretsar.



Hur man väljer rätt CT sekundär ström: 1A eller 5A?

Att välja mellan a1A och 5A strömtransformatorberor på applikationskrav, systemdesign och ansluten utrustning.

Det finns inget universellt svar. Den korrekta CT-sekundärströmmen bör väljas baserat på:

• Kabelavstånd
• Relä eller mätaringång
• Noggrannhetskrav
• CT börda
• Befintlig systemkompatibilitet

---

1. Kontrollera utrustningens kompatibilitet

Det första steget är att bekräfta ingångsklassificeringen för de anslutna enheterna.

Innan du väljer en CT, kontrollera:

• Skyddsreläets ingångsström
• Energimätarespecifikation
• Övervakning av systemkrav

A 1A CT måste anslutas till en 1A-ingångsenhet, och en5A CT måste anslutas till en 5A-ingångsenhet.

De kan normalt inte bytas direkt utan systemändringar.

---

2. Tänk på sekundärt kabelavstånd

Kabellängden är en av de viktigaste faktorerna.

Välj 1A CT när:

• CT installeras långt från reläpanelen
• Sekundära kabeldragningar är långa
• Låg överföringsförlust krävs

Eftersom kabelförlust följer:

                                                                                               P=I2RP=I^2R

en 5A CT ger betydligt högre förluster än en 1A CT under samma kabelresistans.

Välj 5A CT när:

• Kabelavståndet är kort
• CT och mätapparater installeras i närheten
• Befintlig utrustning använder redan 5A-ingång

---

3. Tänk på CT-belastning och noggrannhet

CT-bördan inkluderar:

• Meterbörda
• Reläbörda
• Kabelmotstånd
• Terminalmotstånd

Den totala bördan måste ligga inom den CT-klassade bördan.

Ett korrekt CT-val bör överväga:

• Sekundärström
• Noggrannhetsklass
• Bedömd börda
• Skydds- eller mätningskrav

Felaktigt val av börda kan minska noggrannheten eller påverka skyddets prestanda.

---

1A CT vs 5A CT: Snabbvalsguide

Ansökan	Rekommenderad CT
Långt kabelavstånd	1A CT
Digitalt skyddssystem	1A CT
Stora transformatorstationer	1A CT
Befintlig 5A-utrustning	5A CT
Kort-avståndsmätning	5A CT
Traditionella industriella system	5A CT

---

Vanliga frågor om CT sekundär ström

Varför är CT sekundärström standardiserad till 1A och 5A?

Eftersom dessa värden ger en bra balans mellan:

• Utrustningskompatibilitet
• Mätnoggrannhet
• Kabelförlustkontroll
• Tillverkningsstandardisering

---

Är 1A CT bättre än 5A CT?

Inte alltid.

A 1A CTär vanligtvis bättre för långdistansapplikationer eftersom det minskar kabelförluster.

A 5A CTär ofta bättre för befintliga system där utrustning redan använder 5A-ingångar.

Det bästa valet beror på projektets krav.

---

Kan en 1A CT ersätta en 5A CT?

Nej. CT-sekundärklassificeringen måste matcha den anslutna utrustningen.

Före byte bör ingenjörer verifiera:

• Reläingångsklassificering
• Mätarkompatibilitet
• Belastningskrav
• Noggrannhetsklass

---

Varför använder inte tillverkare andra CT sekundärströmmar?

Elindustrin har standardiserat runt 1A och 5A eftersom vanliga klassificeringar förenklar:

• Utrustningsdesign
• Installation
• Underhåll
• Reservdelshantering

---

Framtida trend för CT sekundär ström

Med tillväxten av:

• Smarta nät
• Digitala transformatorstationer
• Förnybara energisystem
• Intelligent skyddsutrustning

efterfrågan på1A strömtransformatorerökar på grund av deras lägre kabelförluster och bättre prestanda över långa avstånd.

Dock,5A strömtransformatorerkommer att fortsätta att användas i stor utsträckning på grund av befintlig infrastruktur och kompatibilitetskrav.

---

Behöver du en 1A eller 5A strömtransformatorlösning?

Att välja rätt CT-sekundärström är viktigt för noggrann mätning och tillförlitligt skydd.

Xfullstar Technologies tillhandahåller:

• 1A strömtransformatorer
• 5A strömtransformatorer
• Mätning CTs
• Skydds-CT
• Delad kärna CT
• Skräddarsydda strömtransformatorlösningar

Våra ingenjörer kan hjälpa dig att välja rätt CT-förhållande, noggrannhetsklass och belastningsklassning enligt din applikation.

Kontakta oss för professionell hjälp med val av strömtransformator.

---

Slutsats

CT sekundärström är standardiserad till1A och 5Aeftersom dessa betyg ger den bästa balansen mellan prestanda, kompatibilitet och kostnad.

I allmänhet:

• 1A CT→ Bättre för långa-ledningar och moderna digitala system.
• 5A CT→ Bättre för traditionella system och korta-applikationer.

Förstå skillnaden mellan1A vs 5A strömtransformatorerhjälper ingenjörer att designa säkrare, effektivare och mer tillförlitliga elektriska system.

För mer information, vänligen kontakta oss påsales@xfullstar.com
